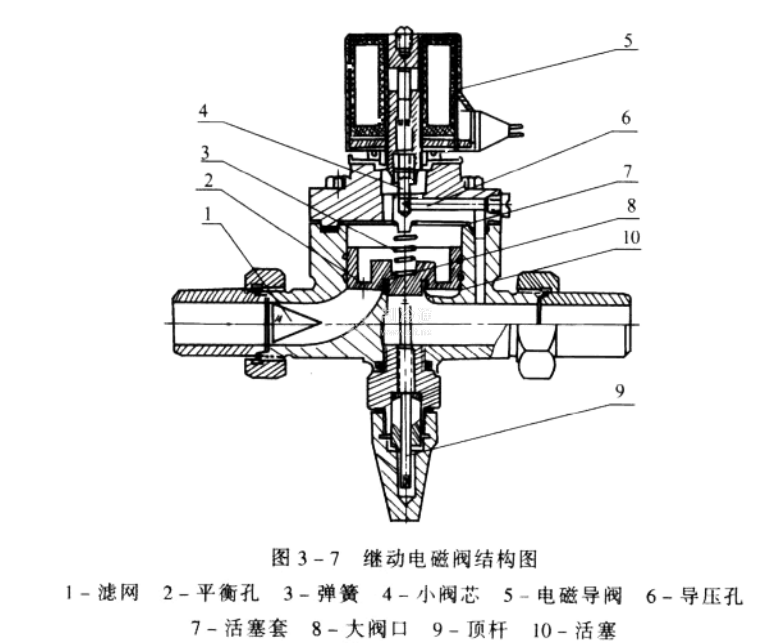

ZCL-6~25型電磁閥是一種繼動式間接啟閉電磁閥，其結構如圖3-7所示。

繼動式電磁閥由兩部分組成，即一個小閥和一個大閥組成。ZCL-3電磁閥作為小閥部分，在大閥蓋上;大閥部分主要由大閥體、活塞、大閥芯、彈簧、大閥口等組成。大閥芯做在活塞上，活塞上鉆有1 mm的平衡孔。通徑15mm以上的還有手動頂桿。繼動式電磁閥的工作原理是:當小閥線圈通電時，產生磁場，吸起小閥動鐵芯，小閥開啟，這時，活塞上腔壓力經過導壓孔(小閥門)泄至出口端，使活塞上腔壓力下降，在上下壓差的作用下，活塞浮起，同時帶動大閥芯上升，使大閥口開啟。由于閥門在開啟過程中，先開啟小閥，然后開啟大閥，故稱二次開閥。當小閥線圈斷電，小閥芯落下，小閥口關閉，把活塞上腔導壓管堵死.切斷了活塞上腔與大閥出口的通路。活塞上下腔壓力經1mm平衡孔均壓，活塞在自垂和彈簧力作用下下落，大閥口關閉。繼動式電磁閥的動作不如直接啟閉式靈敏，但囚活塞具有使開閥力增大的功能，所以適用于大、中口徑的閥門。

繼動式電磁閥只有在閥的進出口存在一定的壓差時才能開啟，一般微開壓差為7 KPa，全開壓差為14KPa。也即工質流過閥門時要產生開閥的壓力損失，這點與直接啟動式是不同的。直動式電磁閥是靠電磁力直接開啟閥門，因而無開閥壓力損失。

繼動式電磁閥靠活塞自重和彈簧力關閉，當出口端壓力超過進口端壓力14KPa時，活塞會被強行頂起.引起工質倒流。因此，考慮到系統在工作中可能出現反壓差超過14KPa的工況時，繼動式電磁閥的出口端應裝設止回閥。

通徑在15mm以上的電磁閥設有手動頂桿，當電磁導閥失靈或其他原因不能自動開啟閥門時，旋動頂桿，可強行把活塞頂起使大閥口開啟。
