2.測定壓縮機指示功率確定其軸功率錄取活塞式壓縮機的指示圖（或稱示功圖）是反映壓縮機在一個工作循環中，活塞在每個位置時氣缸內氣體壓力變化的曲線。根據指示圖，就可對壓縮機的工作過程作一系列的分析和計算。例如根據指示圖面積可計算出缸內平均指示壓力、指示功率及氣閥功率損失：根據吸入線長度可計算出氣缸容積系數入，；根據最高和最低壓力，可求出缸內實際壓力比；根據氣體壓力所產生的作用力，可作為動力及強度復核計算的依據。另外，在指示圖上還可以分析判斷氣閥、活塞環、填料函等泄漏情況，吸、排氣過程壓力損失情況，壓縮和膨張過程的熱交換情況等，進而根據這些分析判斷來排除壓縮機某些故障（見第4章的4-11問答）。由此可見，使用儀器錄取及分析壓縮機指示圖，是研究壓縮機運行工況的一種方法。

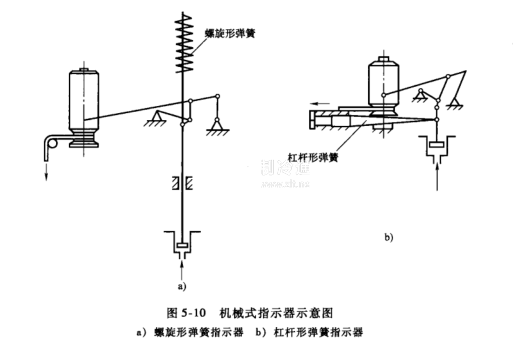

指示器（示功器）是錄取指示圖的基本儀器，常用的有機械式、氣電式和電子式。機械式指示器又有螺旋形彈簧指示器和杠桿形彈簧指示器兩種，如圖5-10所示。

（1）指示器工作過程螺旋形彈簧指示器工作時與氣缸內余隙容積相連通，壓縮氣體進人指示器小氣缸，變化的氣體壓力推動小活塞，克服圓柱彈簧的彈力做往復運動；彈簧與氣體力間呈良好的線性關系，調節小活塞桿的移動范圍，并通過杠桿裝置傳遞給記錄裝置，使記錄筆隨氣體壓力在小卷筒上作上下移動；小卷筒由繩子通過行程縮小器連接到十字頭或曲軸端，從而帶動小卷簡作回轉擺動，記錄筆即畫出指示圖。這種指示器適用于轉速低于600r/min的壓縮機；當壓縮機轉速在750~1500r/min時，應選用杠桿形彈簧指示器。

（2）指示器的安裝和使用指示器的三通閥與氣缸的測功孔連接，根據需要可以接管，但接管不宜過長。測功孔應開在氣缸余隙容積內，不能被活塞或其他零件所遮蓋。

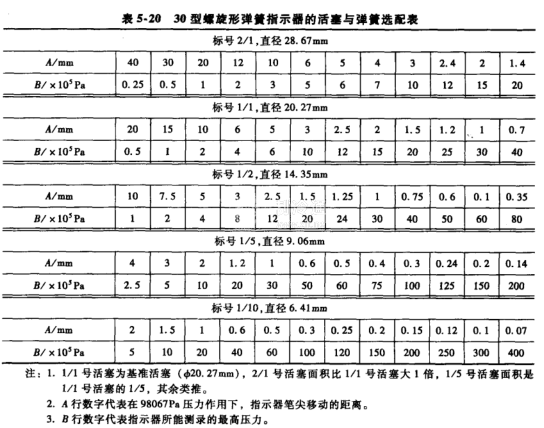

為適應各種不同氣體壓力，指示器備有成套不同尺寸的小活塞和不同剛度的彈簧，各型指示器內均附有彈簧和活塞直徑選用表，以便選用。表5-20為30型螺旋形彈簧指示器的活塞與彈簧選配表。

活塞與彈簧的選配，應按最大氣體壓力并考慮壓縮機轉速的影響，一般按壓縮機可能達到的最大氣體壓力選定指示器縱坐標比例尺，即表5-20中A行數字。

在不顯著增大慣性誤差的條件下，盡量利用轉筒高度的90%。縱坐標比例選定后，便可選配彈簧和活塞。此時，為了提高指示器的動力性能，在一些可能的搭配中，應該選用剛性最強的彈簧和直徑最大的活塞，這樣指示器的自振頻率被提高了。

指示器小卷筒由主軸或十字頭來驅動，并通過行程縮小器使卷簡得到合適的轉動周角。由于壓縮機活塞行程的長度遠大于卷筒周長，因此要安裝行程縮小器。常用的有滾子行程縮小器，選擇可換滑輪的直徑，便可得到不同橫坐標的指示圖。

行程縮小器應保證卷簡的轉動周角正比于壓縮機活塞的位移。行程縮小器與卷簡之間的傳動繩索的長度不應過長，以防止伸長變形而產生誤差。

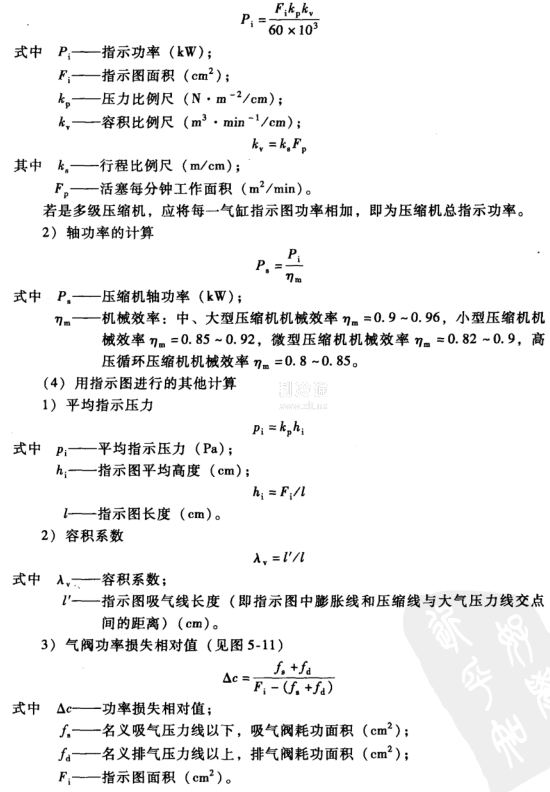

（3）按指示圖計算指示功率與軸功率

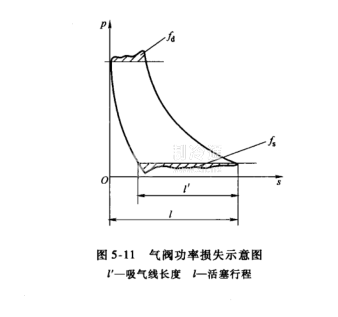

1）指示功率的計算
