檢查制冷壓縮機活塞和活塞環的方法如下:

1.檢查活塞的磨損情況

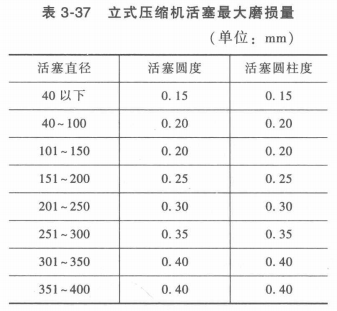

根據活塞直徑的大小，可用不同規格的外徑千分尺來測量活塞的環部和裙部兩個縱橫面位置的磨損程度。立式壓縮機的活塞，最大磨損量見表3-37。

2.檢查活塞環

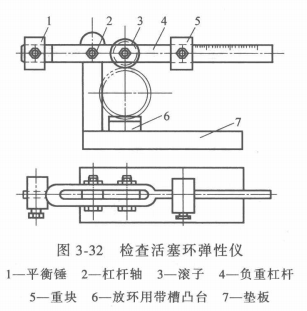

1)活塞環的彈力的檢查。測量活塞環彈性方法用簡易的儀器進行，如圖3-32所示。

一般壓縮機的活塞環直徑在40~100mm時，彈力為(1.08~1.37)x10?Pa;直徑在100~300mm時，彈力為(0. 49~1. 08) x 10?Pa。如果彈力降低到原有值的25%時，應更換。

2)活塞環鎖口間隙的檢查。將活塞環水平放置在氣缸套內，用塞尺測量活塞環鎖口間隙。如果超過正常間隙0. 004D里;時，必須更換新的。

3)活塞環軸向間隙的檢查。用塞尺測量活塞環與環相高度之間的正常間隙，一般為0.05~0.095mm，如超過其間隙一倍以上，應更換新的。若活塞環高度磨損(軸向)達0. 1mm時，也應更換新的。若新活塞環放置環槽中，軸向間隙仍超過上述要求，說明環槽的高度已磨損，則不做修理，必須更換新活塞。

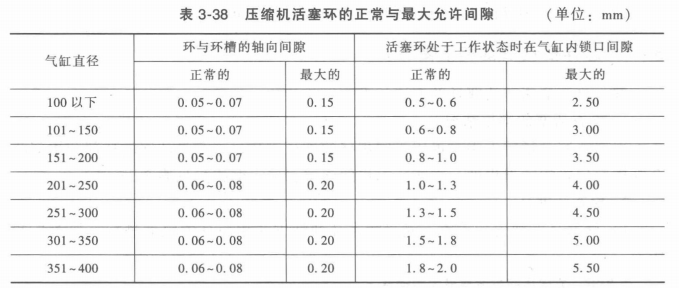

4)活塞環厚度的檢查。用游標卡尺或外徑千分尺測量活塞環厚度，若活塞環厚度為4. 5mm，其外圓面的磨損最達0. 5mm時，應更換新的。活塞環徑向厚度與環槽的深度，其間隙不應小于0. 3mm。活塞環的正常與最大允許間隙，見表3-38。
