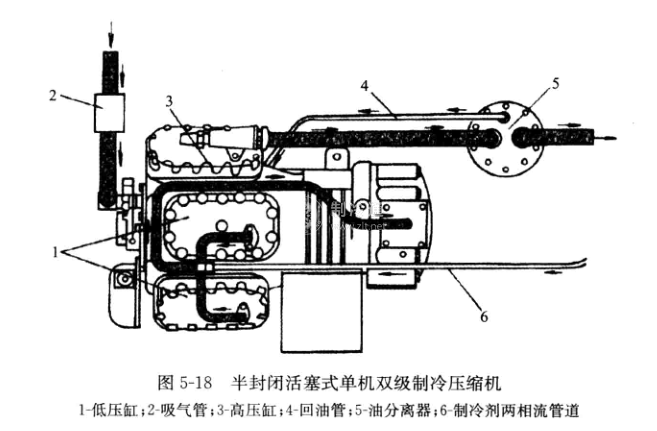

與開啟式壓縮機相同，半封閉活塞式制冷壓縮機也有單機雙級產品。圖5-18所示的半封閉活塞式單機雙級制冷壓縮機，此機有4個低壓缸和兩個高壓缸。來自蒸發器的制冷劑經吸氣管和過濾器進入低壓缸，壓縮后與具有中間壓力的低溫制冷劑兩相流棍合，使低壓缸排氣溫度降低。混合后的制冷劑流經電動機，對它進行冷卻后進入高壓缸。壓縮后排入油分離器，分離出來的潤滑油從回油管返回曲軸箱.高壓氣體流向冷凝器。這樣，保證了內置電動機得到足夠的冷卻，其曲軸箱處于中間壓力下運行。這種壓縮機可在很低的蒸發溫度下工作，并在壓力比達到一定數值后，其可比容積效率超過單級壓縮機的容積效率。
