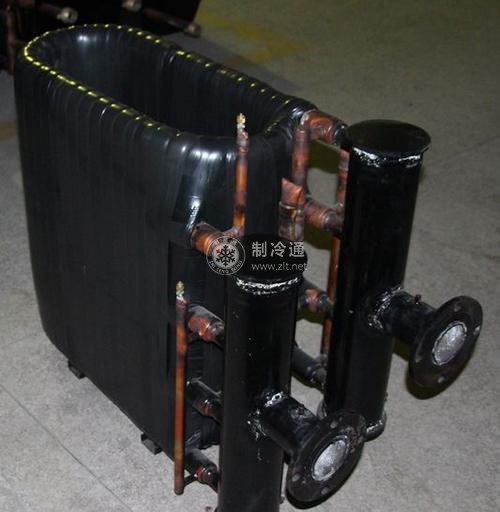

套管式冷凝器的結構是在一根較大直徑的無縫鋼管內套有一根或數根小直徑的銅管(光管或低肋管)，并彎制成螺旋形的盤管。制冷劑蒸氣從上部進入外套管內，冷凝后的液體由下部流出。冷卻水由下部進入內管。吸熱后從上部流出，與制冷劑成逆向流動，以增強傳熱效果。套管式冷凝器常用于立柜式空調機組的制冷設備中。

套管式冷凝器的優點是傳熱效果好、結構緊湊、制造簡單、價格便宜、冷凝液體再冷度較大、冷卻水耗量較少。但兩側流體的流動阻力較大、清除水垢困難、金屬耗損大，使用范圍在單機制冷量小于40kW的小型氟利昂制冷機組。
