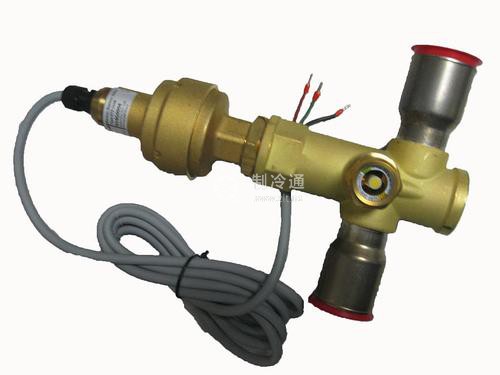

電動式電子膨脹閥即步進電動機馭動電子膨脹閥，它通過給電動機馭動施加一定邏輯關系的數字信號，使步進電動機通過螺紋馭動閥針的向前和向后運動，從而改變閥口的流通面積達到控制流量的目的。步進電動機驅動的電子膨脹閥因其更適用微機控制、并有較好的穩定性，而被更多的制冷系統采用。電動式電子膨脹閥又分直動型和減速型兩種。

1)直動型 直動型電動式電子膨脹閥的結構。該膨脹閥是用脈沖步進電動機直接馭動針閥。當控制電路的脈沖電壓按照一定的邏輯關系作用到電動機定子的各相線圈上時，永久磁鐵制成的電動機轉子受磁力矩作用產生旋轉運動，通過螺紋的傳遞，使針閥上升或下降，調節閥的流量。

直動型電動式電子膨脹閥騾動針閥的力矩直接來自子定子線圈的磁力矩，限于電動機尺寸，故這個力矩較小。

2)減速型 減速型電動式電子膨脹閥的結構。該膨脹閥內裝有減速齒輪組。步進電動機通過減速齒輪組將其磁力矩傳遞給針閥。減速齒輪組放大了磁力矩的作用，因而該步進電動機易與不同規格的閥體配合，滿足不同調節范圍的需要。
