調節系統部分一般是指總調節站和分調節站，它們是節流閥、截止閥、壓力表以及其他指示儀表組成的調節和監視中心站。

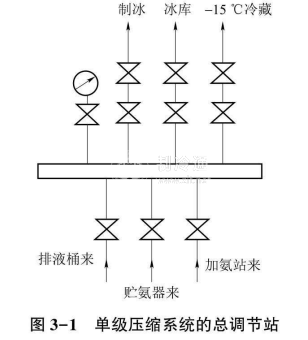

單級壓縮系統及單級和雙級混有的壓縮系統的總調節站如圖3-1和圖3-2所示。總調節站的型式較多，無論哪種型式，它們都有以下的幾個共同之處:

(1)液體的來源:來自儲液器或再冷卻器，來自加氨站，來自排液桶。

(2)供出的液體分別經節流閥減壓后進入需要低壓液體的部分，如氨液分離器、分器、制冰裝置等。

(3)每個供液支路都有節流閥，其后又需加截止閥(個別支路不需要減壓，可不設節流閥)。

(4)總調節站都設置壓力表，壓力表前設壓力表閥。

(5)加氨站設在總調節站時，不另裝節流閥而裝兩個截止閥。用氨槽車加氨要有熱氨管道。

典型制冷系統設備配置

在冷庫設計中，需根據實際情況全面對上述設備進行綜合配置。因?yàn)楦鞯貐^(qū)、單位的具體條件不同，所以僅列舉常見的典型系統配置方案。圖3-3所示為典型的雙級壓縮及單級壓縮聯合組成的機房系統原理圖。
