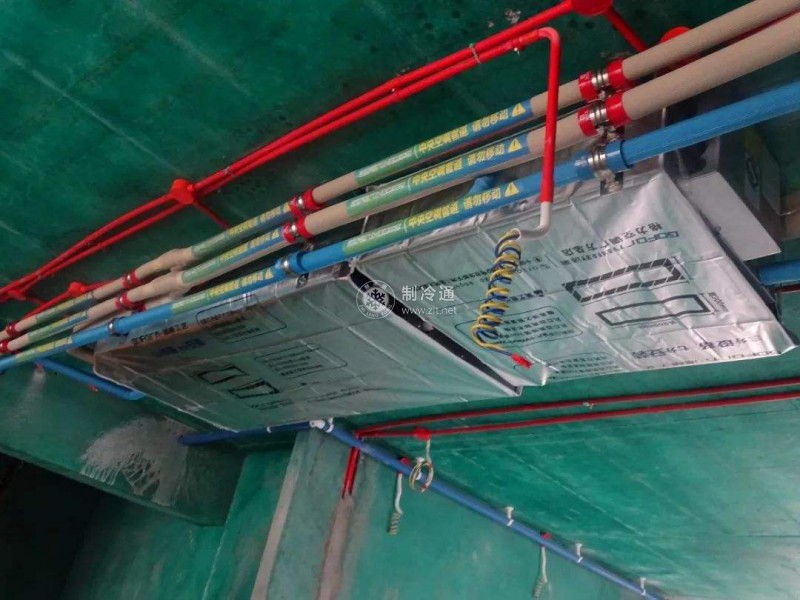

管道設計是否得當不僅關系到機器設備的合理運行，而且對機器設備本身也有很大的影響，故管道設計時必須精心考慮，周密計劃，以確保制冷裝置的正常工作。管道設計注意事項有以下幾點:

(1)壓力損失要小，盡量使管道短而直，彎管的曲率半徑盡可能大些。

(2)防止壓縮機知由，在開車、停車、滿負荷、輕負荷時均能使系統中的潤滑油返回壓縮機曲軸箱。

(3)防止制冷劑液體進入壓縮機。

(4)保證各個蒸發器得到充分的供液。

(5)便于管道本身的檢修和設備的操作及維修。

壓縮機吸入截止閥至蒸發器出口之間的接管，稱為回氣管(又稱吸氣管)。

回氣管不僅要將氟利昂氣體送至壓縮機，而且要借助管內流動著的氣休流速將蒸發器內的潤滑油也帶回壓縮機的曲軸箱。因此，氟系統管道設計中最重要的是回氣管道的設計。

設計原則

(1)保證壓力降不超過允許的限度。

(2)上升立管中應保證必要的帶油速度。

(3)防止未蒸發的液體制冷劑進入壓縮機。
