下面以某凍結物冷藏間的光滑頂排管為例，完成頂排管的制作與安裝任務。該頂排管為雙層光滑排管，冷卻面積為136.5m2，采用焊條電弧焊焊接，U形彎頭采用沖壓成形彎頭，焊接前應進行管內外除銹。頂排管組裝完成后，其表而應用鐵紅環氧底漆涂刷兩遍。

識讀頂排管的制作與安裝圖

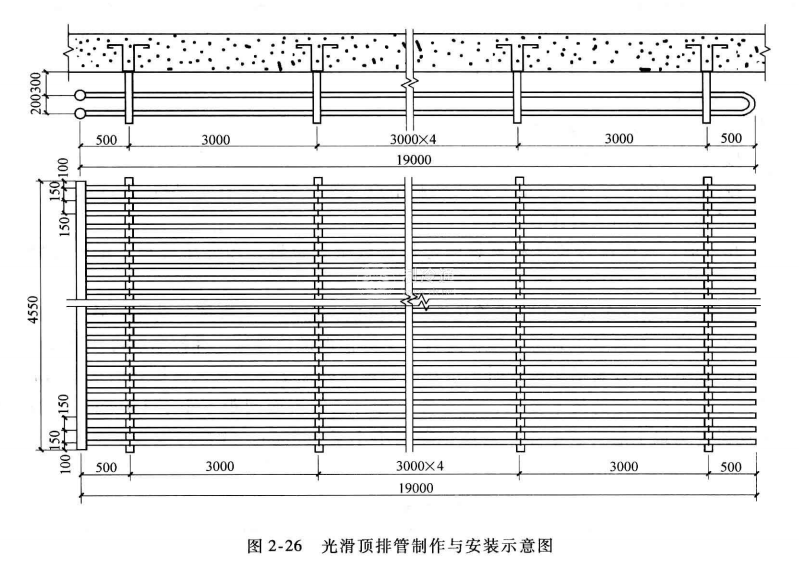

某凍結物冷藏間的光滑頂排管制作與安裝如圖2-26所示。

吊裝排管

排管的吊裝步驟和安裝要求如下。

1)按設計要求，事先在頂面樓板上預埋置吊點和吊裝螺栓。

2)按圖樣規定裝好各排管的角鋼支架和吊點支架，并在排管底部利用槽鋼或工字鋼再做一吊裝托架，以防吊裝時排管變形。

3)起吊前，根據排管長度和重量確定吊點數量和位置，預先將樓板上的預埋螺栓校正好。

4)吊裝時，用絞車或鏟車將排管送至安裝位置，應由一人指揮，動作一致，以保證整組排管水平上升。當排管上升至預定位置時，上好預埋螺栓螺母，并擰緊螺母使預埋螺栓伸出螺母四個螺距。在擰緊吊架螺栓時，可在吊架螺栓處加墊墊圈來調整排管的水平和坡度。

排管的安裝有一定的技術要求，墻排管中心與墻壁表面間距不小于150mm，頂排管中心(多層排管為最上層管子中心)與庫頂距離不小于300mm。
