壓力控制器是由壓力信號控制的電開關，因此又叫壓力繼電器。壓力控制器若按控制壓力的高低分類，可分為高壓控制器、中壓控制器和低壓控制器。高壓控制器用作制冷壓縮機的高壓保護，目的是防止因冷凝器斷水或水量供應嚴重不足；或者由于起動時排氣管路上的閥門未打開；或者制冷劑灌注量過多；或者因系統中不凝性氣體過多等原因造成排氣壓力急劇上升而產生事故，當排氣壓力超過警戒值時，壓力控制器立即切斷壓縮機電動機的電源，使壓縮機保護性停機。

中壓控制器主要用于兩級壓力制冷系統，控制中間壓力(低壓級壓縮機的排氣壓力)不超過設定值，以保護低壓級壓縮機安全、正常地工作。

    低壓控制器可以用來在小型制冷裝置中對壓縮機進行開機、停機控制；在大型制冷裝置中可用于控制卸載機構動作，以實現壓縮機的能量調節。同時低壓控制器還可以起防止壓縮機吸氣壓力過低的保護作用。

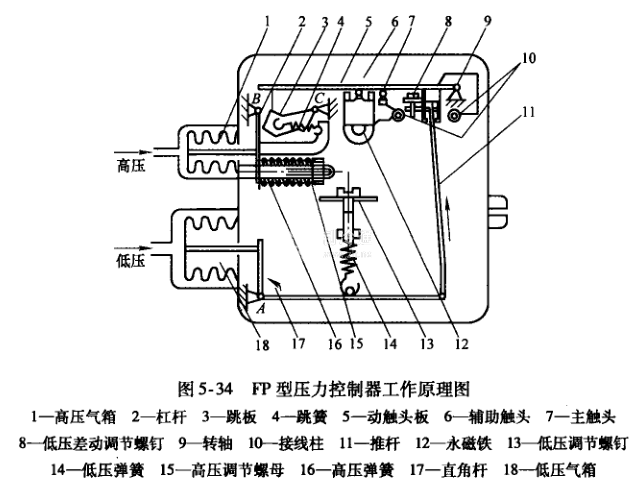

在實際使用中對一臺壓縮機而言，往往既要高壓保護，又要以吸氣壓力控制壓縮機的正常開、停。為了簡化結構，常常將高壓控制器與低壓控制器做成一體，稱為高低壓力控制器。常用的，高低壓力控制器有FP型、KD型和YWK一22型，另外，只用作高壓控制的有YWK一11型，專用于低壓控制的有YWK一12型。圖5-34所示為FP型壓力控制器(又稱壓力繼電器)的工作原理圖。

    FP型壓力控制器結構主要由三部分組成：低壓部分、高壓部分和觸頭部分。高、低壓氣箱接口用毛細管分別與壓縮機的吸、排氣腔連接，吸、排氣壓力作用在波紋管外壁的氣箱室中，產生一個頂力矩。它們分別與高低壓調節彈簧的張力矩和拉力矩在某一轉角位置平衡，使觸頭處于閉合狀態。
