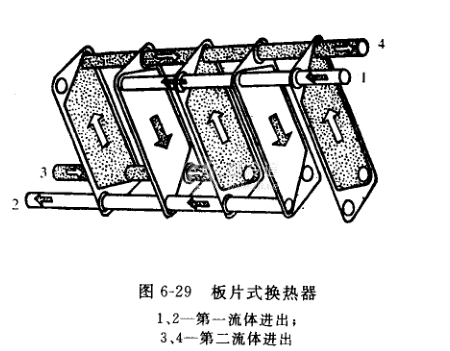

板片式換熱器由許多平行的平板或波紋板組成。其兩側用密封條密封或封焊，板片之間有定距撐，外形做成長方形，流體進出管接頭布置在兩端，內部分成數個流道，如圖6-29。為了提高板片式換熱器的換熱效率，采用波紋板片為多。制冷機用的波紋板式換熱器，其波紋板之間的結合均為焊接結構.板片式換熱器作為滑油冷卻器、凝水器等使用已相當普遍。它具有結構簡單、拆卸清洗方便、換熱面積可通過改變板片數目任意調節等優點。
