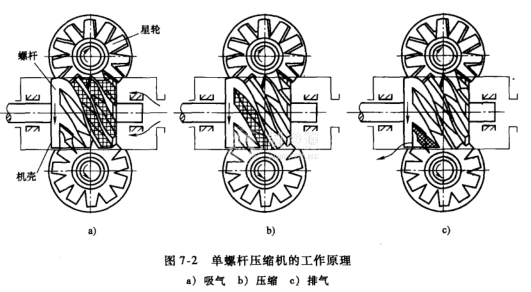

壓縮機基本結構和壓縮原理如圖7-2所示。

壓縮機主機由裝在機殼內的一個圓柱螺桿和兩個對稱布置的平面雖輪組成的嚙合副組成。螺桿螺旋槽、機殼內壁和星輪片齒面構成封閉的基元容積。壓縮機運轉時，由螺桿帶動星輪齒依次循環與螺旋槽嚙合，空氣由吸氣腔進人螺桿槽空間；當星輪齒進人螺桿槽后，隨著星輪齒在螺桿槽內相對滑動，空氣被壓縮的同時噴人霧化的潤滑油；當星輪齒運行到設計壓力的位置時，開始從殼體上的三角口排氣。

壓縮機的工作過程包括：

①吸氣過程：如圖7-2所示，螺桿吸氣端的齒槽均與吸氣腔相通，這時各齒槽均處于吸氣過程。當螺桿轉到一定位置時，齒槽空間被與之相嚙合的星輪片齒遮住，與吸氣腔斷開，吸氣過程結束。

②壓縮過程：吸氣過程結束后，螺桿繼續回轉，隨著星輪片齒沿螺桿齒槽的推進，基元容積開始縮小，實現氣體的壓縮過程，直到基元容積與排氣口連通的瞬時為止。

③排氣過程：當基元容積與排氣口相連通后，由于螺桿的繼續回轉，進行氣體的排出過程，將壓縮后具有一定壓力的氣體送至排氣接管。
